高壓單段線性恒流LED 恒流控制芯片
產品描述
WS9601AP 是一款高精度的線性恒流控制芯片，內部集成了高壓MOS 管和JFET 高壓供電電路，可直接用于驅動市電供電的高電壓、低電流LED 燈串。系統應用外圍精簡，無需磁芯器件，可滿足小體積、低成本、有EMI 測試要求的應用場合。
WS9601AP 可以多芯片并聯應用，滿足大電流大功率應用系統；其輸出電流可通過REXT 引腳的電阻來設置。
WS9601AP 具有線補功能，可提高系統的線性調整率。
WS9601AP 具有高精度過溫調節功能；當輸出電流過大、輸入電壓過高，系統會自動觸發降電流功能。

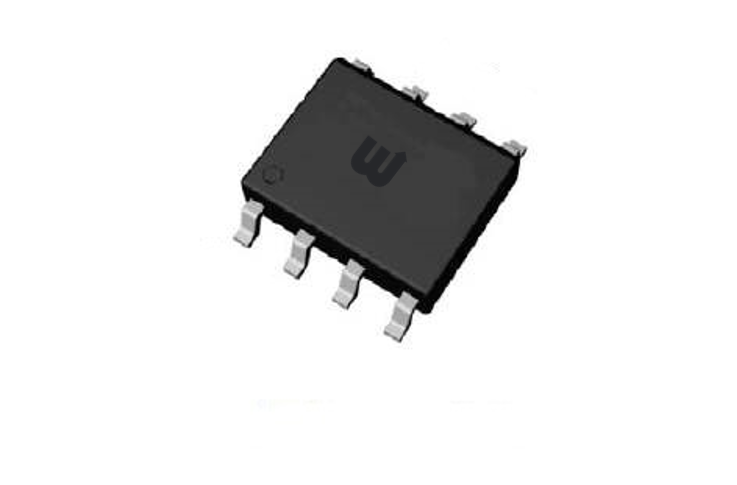

WS9601AP 提供ESOP8 封裝。
主要特點
內置550V功率MOSFET
輸出電流外部設定
支持多芯片并聯以增強電流輸出能力
芯片間輸出電流偏差小于±3%
過熱自動調節電流功能
線補功能
芯片可與LED 共用PCB 板
芯片應用系統無EMI 問題
規格書
| 文檔名稱 | 文檔描述 | 下載 |
|---|---|---|
| WS9601AP_CN_A0 | 681KB |
